Содержание модуля

МОДУЛЬ 1. НАСТРОЙКА СЕТЕВОЙ ИНФРАСТРУКТУРЫ
МОДУЛЬ 2. ОРГАНИЗАЦИЯ СЕТЕВОГО АДМИНИСТРИРОВАНИЯ
МОДУЛЬ 3. ЭКСПЛУАТАЦИЯ ОБЪЕКТОВ СЕТЕВОЙ ИНФРАСТРУКТУРЫ

VLAN 999 можно не выпускать в сеть

МОДУЛЬ 1. НАСТРОЙКА СЕТЕВОЙ ИНФРАСТРУКТУРЫ

EcoRouter show port brief show service-instance-brief

1. Произведите базовую настройку устройств:

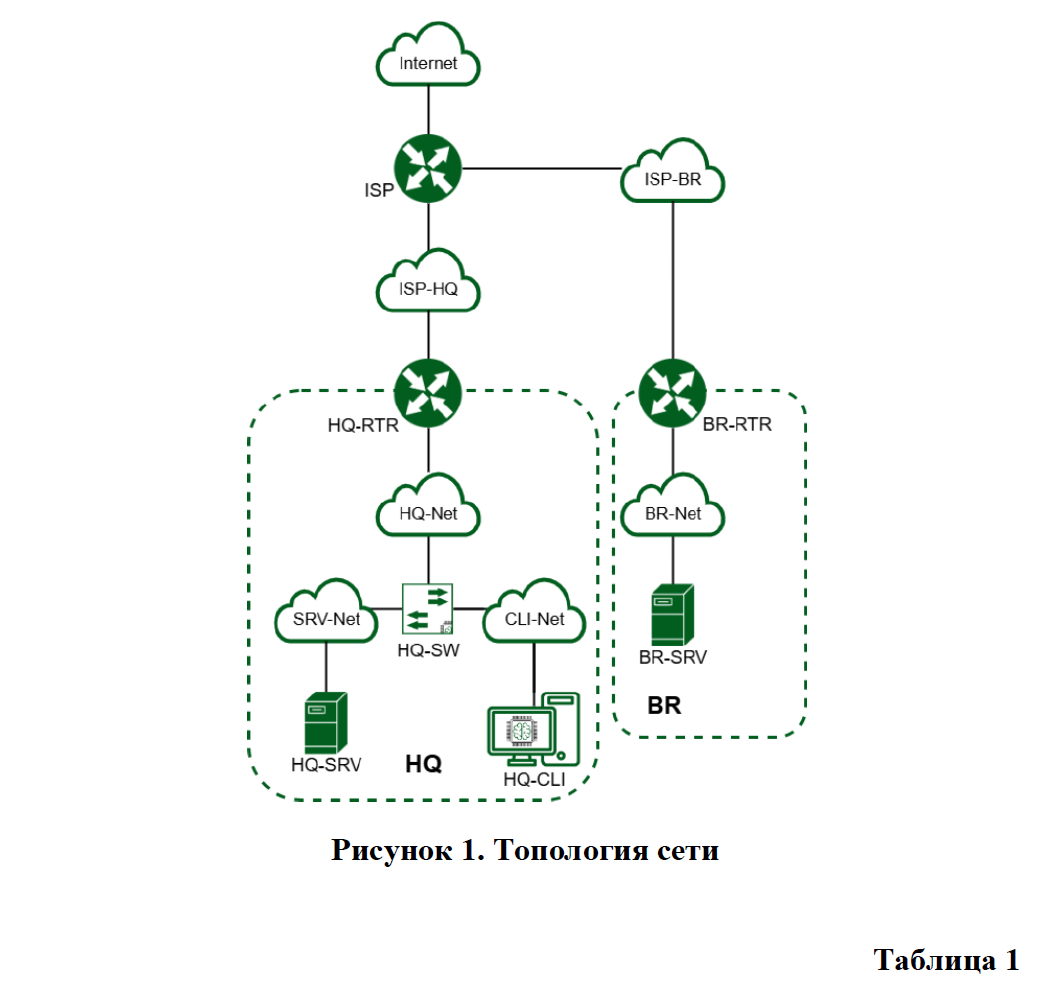

Настройте имена устройств согласно топологии. Используйте полное доменное имя

На ISP:
hostnamectl set-hostname ISP; exec bash

HQ-SRV:

hostnamectl set-hostname hq-srv.au-team.irpo; exec bash

HQ-CLI:

hostnamectl set-hostname hq-cli.au-team.irpo; exec bash

BR-SRV:

hostnamectl set-hostname br-srv.au-team.irpo; exec bash

HQ-RTR:
 enable
  conf t
  hostname hq-rtr
  ip domain-name au-team.irpo
write memory

BR-RTR:
 enable
  conf t
  hostname br-rtr
  ip domain-name au-team.irpo
write memory

На всех устройствах необходимо сконфигурировать IPv4:

IP-адрес должен быть из приватного диапазона, в случае, если сеть локальная, согласно RFC1918:

Локальная сеть в сторону HQ-SRV(VLAN 100) должна вмещать не более 32 адресов

Локальная сеть в сторону HQ-CLI(VLAN 200) должна вмещать не менее 16 адресов

Локальная сеть для управления(VLAN 999) должна вмещать не более 8 адресов

hq-rtr(config)#ip route 0.0.0.0/0 172.16.1.1
hq-rtr(config)#interface ISP
hq-rtr(config-if)#ip address 172.16.1.2/28
hq-rtr(config-if)#exit
hq-rtr(config)#port ge0
hq-rtr(config-if)#service-instance ge0/ISP
hq-rtr(config-if)#encapsulation untagged
hq-rtr(config-if)#connect ip interface ISP
hq-rtr(config-if)#exit
hq-rtr(config)#interface VLAN100
hq-rtr(config-if)#ip address 192.168.100.1/27
hq-rtr(config-if)#exit
hq-rtr(config)#interface VLAN200
hq-rtr(config-if)#ip address 192.168.200.1/24
hq-rtr(config-if)#exit
hq-rtr(config)#interface VLAN999
hq-rtr(config-if)#ip address 192.168.99.1/29
hq-rtr(config-if)#exit
hq-rtr(config)#port ge1
hq-rtr(config-port)#service-instance ge1/VLAN100
hq-rtr(config-service-instance)#encapsulation dot1q 100 exact
hq-rtr(config-service-instance)#rewrite pop 1
hq-rtr(config-service-instance)#connect ip interface VLAN100
hq-rtr(config-service-instance)#exit
hq-rtr(config-port)#service-instance ge1/VLAN200
hq-rtr(config-service-instance)#encapsulation dot1q 200 exact
hq-rtr(config-service-instance)#rewrite pop 1
hq-rtr(config-service-instance)#connect ip interface VLAN200
hq-rtr(config-service-instance)#exit

# vlan 999 можно не присоединять а прост осоздать, это не обязанность

hq-rtr(config-port)#service-instance ge1/VLAN999
hq-rtr(config-service-instance)#encapsulation dot1q 999 exact
hq-rtr(config-service-instance)#rewrite pop 1
hq-rtr(config-service-instance)#connect ip interface VLAN999
hq-rtr(config-service-instance)#exit
hq-rtr(config)#write memory

Локальная сеть в сторону BR-SRV должна вмещать не более 16 адресов:

br-rtr(config)#ip route 0.0.0.0/0 172.16.2.1
br-rtr(config)#interface ISP
br-rtr(config-port)#ip address 172.16.2.2/28
br-rtr(config-port)# exit
br-rtr(config)#port ge0
br-rtr(config-if)#service-instance ge0/ISP
br-rtr(config-if)#encapsulation untagged
br-rtr(config-if)#connect ip interface ISP
br-rtr(config-if)#exit
br-rtr(config)#interface LOCAL
br-rtr(config-port)#ip address 192.168.0.1/28
br-rtr(config-port)# exit
br-rtr(config)#port ge1
br-rtr(config-if)#service-instance ge1/LOCAL
br-rtr(config-if)#encapsulation untagged
br-rtr(config-if)#connect ip interface LOCAL
br-rtr(config-if)#exit
br-rtr(config)#write memory

Сведения об адресах занесите в таблицу 2, в качестве примера используйте Прил_3_О1_КОД 09.02.06-1-2026-М1

root@hq-srv:

cd /etc/net/ifaces/<имя сетевой карты>enp6s19/options:

TYPE=eth
DISABLED=no
BOOTPROTO=static
SYSTEMD_BOOTPROTO=static
CONFIG_IPV4=yes
SYSTEMD_CONTROLLED=no
NM_CONTROLLED=no

nano ipv4adddress
192.168.100.2/27

nano ipv4route
default via 192.168.100.1

root@br-srv:

cd /etc/net/ifaces/<имя сетевой карты>enp6s19/options:

TYPE=eth
DISABLED=no
BOOTPROTO=static
SYSTEMD_BOOTPROTO=static
CONFIG_IPV4=yes
SYSTEMD_CONTROLLED=no
NM_CONTROLLED=no

nano options
192.168.0.2/28

nano ipv4route
default via 192.168.0.1

2. Настройте доступ к сети Интернет, на маршрутизаторе ISP:

Настройте адресацию на интерфейсах:

Интерфейс, подключенный к магистральному провайдеру, получает адрес по DHCP

cd /etc/net/ifaces/<имя сетевой карты выходящей в интернет>enp6s19/options:

TYPE=eth
CONFIG_IPV4=yes
BOOTPROTO=dhcp
SYSTEMD_BOOTPROTO=dhcp4
CONFIG_WIRELESS=no
DISABLED=no
NM_CONTROLLED=no
SYSTEMD_CONTROLLED=no

Настройте маршрут по умолчанию, если это необходимо

Настройте интерфейс, в сторону HQ-RTR, интерфейс подключен к сети 172.16.1.0/28\

cd /etc/net/ifaces<имя интерфейса смотрящего в торону HQ-RTR>enp6s20

nano ipv4adddress
172.16.1.1/28

в файле options

TYPE=eth
CONFIG_IPV4=yes
BOOTPROTO=static
SYSTEMD_BOOTPROTO=static
CONFIG_WIRELESS=no
DISABLED=no
NM_CONTROLLED=no
SYSTEMD_CONTROLLED=no

systemctl restart network

Настройте интерфейс, в сторону BR-RTR, интерфейс подключен к сети 172.16.2.0/28

если нет папки создаём

mkdir -p enp6s21 && cd enp6s21

cd /etc/net/ifaces<имя интерфейса смотрящего в торону BR-RTR>enp6s21

Cоздать файлы:

touch options
touch ipv4address

nano options:

TYPE=eth
BOOTPROTO=static
SYSTEMD_BOOTPROTO=static
CONFIG_IPV4=yes
SYSTEMD_CONTROLLED=no
NM_CONTROLLED=no
DISABLED=no

nano ipv4address
172.16.2.1/28

systemctl restart network

На ISP настройте динамическую сетевую трансляцию портов для доступа к сети Интернет HQ-RTR и BR-RTR.

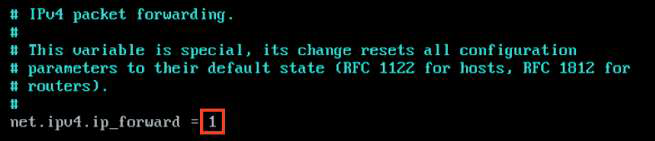

В конфигурационном файле /etc/net/sysctl.conf в параметре net.ipv4.ip_forward = 0 заменить значение с 0 на 1.

Для применения настроек необходимо перезагрузить службу network командой:

systemctl restart network
systemctl start iptables

Настройка через nftables

Установим службу nftables:

apt-get update && apt-get install -y nftables

Добаавим nftables в автозапуск и тут же проверим статус:

systemctl enable --now nftables && systemctl status nftables

Создаем таблицу для NAT (если её еще нет)

nft add table ip nat

Создаем цепочку POSTROUTING с приоритетом srcnat (100)

sudo nft add chain ip nat postrouting { type nat hook postrouting priority srcnat \; }

Добавляем правила маскарадинга для ваших подсетей через интерфейс который смотрит в Интернет

sudo nft add rule ip nat postrouting ip saddr 172.16.1.0/28 oifname "enp6s19" masquerade
sudo nft add rule ip nat postrouting ip saddr 172.16.2.0/28 oifname "enp6s19" masquerade

Для сохранения текущего набора правил выполните:

sudo nft list ruleset | sudo tee /etc/nftables.conf

Просмотр правил NAT (Вместо iptables -t nat -L -n -v)

nft list table ip nat

Настройка через iptables

Установим службу iptables:

apt-get update && apt-get install -y iptables

Создать правила трансляции адресов для доступа к сети Интернет HQ-RTR и BR-RTR:

systemctl restart network
systemctl start iptables

iptables –t nat –A POSTROUTING –s 172.16.1.0/28 –o enp6s19 –j MASQUERADE
iptables –t nat –A POSTROUTING –s 172.16.2.0/28 –o enp6s19 –j MASQUERADE

iptables-save >> /etc/sysconfig/iptables

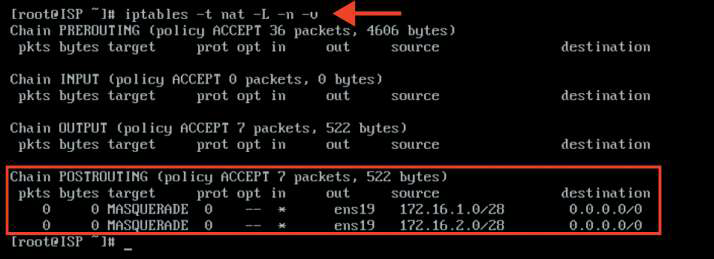

Проверить iptables:

iptables –t nat –L –n –v

Не забывайте проверить статус : systemctl status iptables

3. Создайте локальные учетные записи на серверах HQ-SRV и BR-SRV:

Создайте пользователя sshuser

Пароль пользователя sshuser с паролем P@ssw0rd

Идентификатор пользователя 2026 Шпаргалка по командам Linux

useradd sshuser –u 2026    #создать пользователя с uid 2026
passwd sshuser             #задать пароль P@ssw0rd

Пользователь sshuser должен иметь возможность запускать sudo без ввода пароля

Добавить пользователя sshuser в группу wheel можно с помощью команды:

usermod -aG wheel sshuser

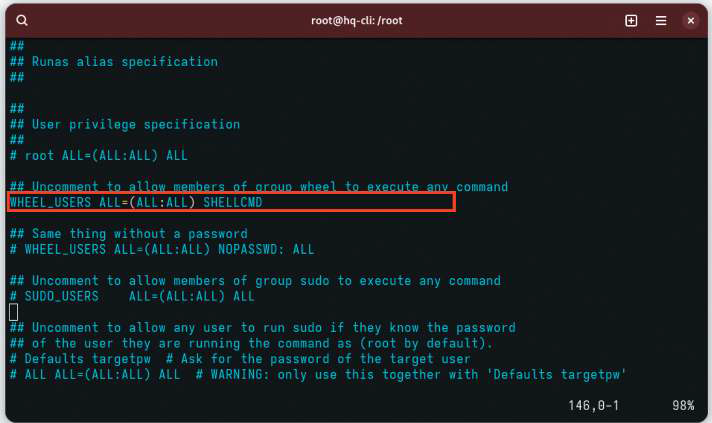

Добавить строку в конфигурационный файл /etc/sudoers, позволяющую пользователям, входящим в группу wheel, выполнять через sudo любую команду:

echo «sshuser ALL=(ALL:ALL) NOPASSWD: ALL» >> /etc/sudoers

Создайте пользователя net_admin на маршрутизаторах HQ-RTR и BR-RTR

Пароль пользователя net_admin с паролем P@ssw0rd

hq-rtr(config)#username net_admin
hq-rtr(config-user)#password P@ssw0rd
hq-rtr(config-user)#role admin
hq-rtr(config-user)#exit
hq-rtr(config)#write memory

При настройке ОС на базе Linux, запускать sudo без ввода пароля

При настройке ОС отличных от Linux пользователь должен обладать максимальными привилегиями.

4. Настройте коммутацию в сегменте HQ следующим образом:

Трафик HQ-SRV должен принадлежать VLAN 100

Трафик HQ-CLI должен принадлежать VLAN 200

Предусмотреть возможность передачи трафика управления в VLAN 999

Реализовать на HQ-RTR маршрутизацию трафика всех указанных VLAN с использованием одного сетевого адаптера ВМ/физического порта

Сведения о настройке коммутации внесите в отчёт

5. Настройте безопасный удаленный доступ на серверах HQ-SRV и BR-SRV:

Для подключения используйте порт 2026

Разрешите подключения исключительно пользователю sshuser

Ограничьте количество попыток входа до двух

Настройте баннер «Authorized access only».

попадая в файл sshd_config все строки в нём будут закомментированы, нам же остаётся найти строку #Port 22

меняем 22 на 2026 или число по заданию

и под этой же стройкой можно написать следующие интересующие нас строки

AllowUsers sshuser
MaxAuthTries 2
Banner /etc/openssh/banner

получится такой кусок

Port 2026
AllowUsers sshuser
MaxAuthTries 2
Banner /etc/openssh/banner

touch banner

echo «Authorized access only» > /etc/openssh/banner

На всякий случай проверяем статус :

Перезапускаем службу и проверяем статус:

systemctl status sshd
systemctl restart sshd

Задание выполнено

6. Между офисами HQ и BR, на маршрутизаторах HQ-RTR и BR-RTR необходимо сконфигурировать ip туннель:

На выбор технологии GRE или IP in IP

hq-rtr(config)#interface tunnel.1
hq-rtr(config-if-tunnel)#ip address 10.0.0.1/30
hq-rtr(config-if-tunnel)#ip tunnel 172.16.1.2 172.16.2.2 mode gre
hq-rtr(config-if-tunnel)#exit
hq-rtr(config)#write memory

br-rtr(config)#interface tunnel.1
br-rtr(config-if-tunnel)#ip address 10.0.0.2/30
br-rtr(config-if-tunnel)#ip tunnel 172.16.2.2 172.16.1.2 mode gre
br-rtr(config-if-tunnel)#exit
br-rtr(config)#write memory

Сведения о туннеле занесите в отчёт.

7. Обеспечьте динамическую маршрутизацию на маршрутизаторах HQ-RTR и BR-RTR: сети одного офиса должны быть доступны из другого офиса и наоборот. Для обеспечения динамической маршрутизации используйте link state протокол на усмотрение участника:

Разрешите выбранный протокол только на интерфейсах ip туннеля

Маршрутизаторы должны делиться маршрутами только друг с другом

Обеспечьте защиту выбранного протокола посредством парольной защиты

hq-rtr(config)#router ospf 1
hq-rtr(config-router)#ospf router-id 1.1.1.1
hq-rtr(config-router)#passive-interface default
hq-rtr(config-router)#no passive-interface tunnel.1
hq-rtr(config-router)#network 10.0.0.0/30 area 0
hq-rtr(config-router)#network 192.168.100.0/27 area 0
hq-rtr(config-router)#network 192.168.200.0/24 area 0
hq-rtr(config-router)#network 192.168.99.0/29 area 0
hq-rtr(config-router)#exit
hq-rtr(config)#interface tunnel.1
hq-rtr(config-if-tunnel)#ip ospf authentication message-digest
hq-rtr(config-if-tunnel)#ip ospf message-digest-key 1 md5 P@ssw0rd
hq-rtr(config-if-tunnel)#exit
hq-rtr(config)#write memory

br-rtr(config)#router ospf 1
br-rtr(config-router)#ospf router-id 2.2.2.2
br-rtr(config-router)#passive-interface default
br-rtr(config-router)#no passive-interface tunnel.1
br-rtr(config-router)#network 192.168.0.0/28 area 0
br-rtr(config-router)#network 10.0.0.0/30 area 0
br-rtr(config-router)#exit
br-rtr(config)#interface tunnel.1
br-rtr(config-if-tunnel)#ip ospf authentication message-digest
br-rtr(config-if-tunnel)#ip ospf message-digest-key 1 md5 P@ssw0rd
br-rtr(config-if-tunnel)#exit
br-rtr(config)#write memory

Сведения о настройке и защите протокола занесите в отчёт.

8. Настройка динамической трансляции адресов маршрутизаторах HQ-RTR и BR-RTR:

Настройте динамическую трансляцию адресов для обоих офисов в сторону ISP, все устройства в офисах должны иметь доступ к сети Интернет

hq-rtr(config)#interface ISP
hq-rtr(config-if)#ip nat outside
hq-rtr(config-if)#exit
hq-rtr(config)#interface VLAN100
hq-rtr(config-if)#ip nat inside
hq-rtr(config-if)#exit
hq-rtr(config)#interface VLAN200
hq-rtr(config-if)#ip nat inside
hq-rtr(config-if)#exit
hq-rtr(config)#interface VLAN999
hq-rtr(config-if)#ip nat inside
hq-rtr(config-if)#exit
hq-rtr(config)#ip nat pool VLAN100 192.168.100.1-192.168.100.30
hq-rtr(config)#ip nat pool VLAN200 192.168.200.1-192.168.200.254
hq-rtr(config)#ip nat pool VLAN999 192.168.99.1-192.168.99.6
hq-rtr(config)#ip nat source dynamic inside-to-outside pool
VLAN100 overload interface ISP
hq-rtr(config)#ip nat source dynamic inside-to-outside pool
VLAN200 overload interface ISP
hq-rtr(config)#ip nat source dynamic inside-to-outside pool
VLAN999 overload interface ISP
hq-rtr(config)#write memory

br-rtr(config)#interface ISP
br-rtr(config-if)#ip nat outside
br-rtr(config-if)#exit
br-rtr(config)#interface LOCAL
br-rtr(config-if)#ip nat inside
br-rtr(config-if)#exit
br-rtr(config)#ip nat pool BR-Net 192.168.0.1-192.168.0.14
br-rtr(config)#ip nat source dynamic inside-to-outside pool BR-Net
overload interface ISP
br-rtr(config)#exit
br-rtr#write memory

9. Настройте протокол динамической конфигурации хостов для сети в сторону HQ-CLI (DHCP) :

Настройте нужную подсеть

В качестве сервера DHCP выступает маршрутизатор HQ-RTR

Клиентом является машина HQ-CLI

Исключите из выдачи адрес маршрутизатора

Адрес шлюза по умолчанию – адрес маршрутизатора HQ-RTR

Адрес DNS-сервера для машины HQ-CLI – адрес сервера HQ-SRV

DNS-суффикс – au-team.irpo

hq-rtr(config)#ip pool VLAN200 192.168.200.2-192.168.200.254
hq-rtr(config)#dhcp-server 1
hq-rtr(config-dhcp-server)#pool VLAN200 1
hq-rtr(config-dhcp-server-pool)#mask 24
hq-rtr(config-dhcp-server-pool)#gateway 192.168.200.1
hq-rtr(config-dhcp-server-pool)#dns 192.168.100.2
hq-rtr(config-dhcp-server-pool)#domain-name au-team.irpo
hq-rtr(config-dhcp-server-pool)#exit
hq-rtr(config-dhcp-server)#exit
hq-rtr(config)#int VLAN200
hq-rtr(config-if)#dhcp-server 1
hq-rtr(config-if)#exit
hq-rtr(config)#write memory
Building configuration...

Сведения о настройке протокола занесите в отчёт.

10. Настройте инфраструктуру разрешения доменных имён для офисов HQ и BR:

Основной DNS-сервер реализован на HQ-SRV

Сервер должен обеспечивать разрешение имён в сетевые адреса устройств и обратно в соответствии с таблицей 3

В качестве DNS сервера пересылки используйте любой общедоступный DNS сервер(77.88.8.7, 77.88.8.3 или другие)

Настройка через DNSMASQ

Установка службы DNSMASQ

apt-get update && apt-get install -y dnsmasq

Либо через nano/micro вручную редактируете файл /etc/dnsmasq.conf

no-hosts
server=77.88.8.8
cache-size=1000
all-servers
no-negcache
interface=*
host-record=hq-rtr.au-team.irpo,192.168.100.1
host-record=hq-rtr.au-team.irpo,192.168.200.1
host-record=hq-rtr.au-team.irpo,192.168.99.1
host-record=hq-srv.au-team.irpo,192.168.100.2
host-record=hq-cli.au-team.irpo,192.168.200.2
address=/br-rtr.au-team.irpo/192.168.0.1
address=/br-srv.au-team.irpo/192.168.0.2
address=/docker.au-team.irpo/172.16.1.1
address=/web.au-team.irpo/172.16.2.1

... либо копируете нижнюю команду которая автоматически все отредактирует

cat <<EOF > /etc/dnsmasq.conf
no-hosts
server=77.88.8.8
cache-size=1000
all-servers
no-negcache
interface=*
host-record=hq-rtr.au-team.irpo,192.168.100.1
host-record=hq-rtr.au-team.irpo,192.168.200.1
host-record=hq-rtr.au-team.irpo,192.168.99.1
host-record=hq-srv.au-team.irpo,192.168.100.2
host-record=hq-cli.au-team.irpo,192.168.200.2
address=/br-rtr.au-team.irpo/192.168.0.1
address=/br-srv.au-team.irpo/192.168.0.2
address=/docker.au-team.irpo/172.16.1.1
address=/web.au-team.irpo/172.16.2.1
EOF

Далее ищем процесс который висит на 53-ем порту:

ss -tlpn | grep :53

При его наличии убиваем его командой с указанием процесса который занимает порт 53:

kill (id process)

Включаем службу dnsmasq в автозапуск командой:

systemctl enable --now dnsmasq.service

И сразу после проверим статус:

systemctl status dnsmasq

Настройка через BIND

Установка и базовая настройка BIND (DNS-сервер)

apt-get update && apt-get install bind bind-utils -y

Настройка DNS-резолвера:

cat << EOF > enp7s1/resolv.conf
nameserver 192.168.100.2
echo search au-team.irpo
echo domain au-team.irpo
EOF

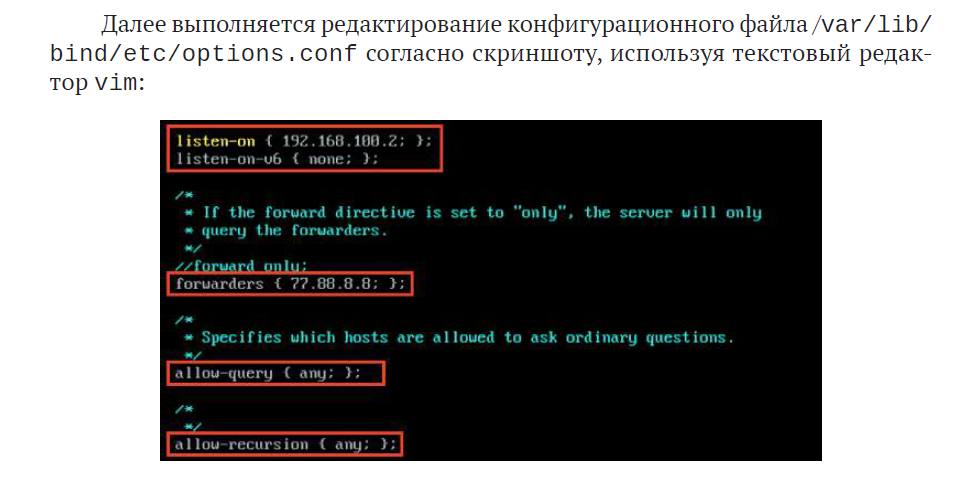

Редактирование глобальных опций BIND (/var/lib/bind/etc/options.conf)

listen-on {192.168.100.2; };
listen-on-v6 { none; };
forwarders {77.88.8.8; };
allow-query {any; };
allow-recursion {any; };
dnssec-validation no;

Добавление зон в /var/lib/bind/etc/rfc1912.conf

cat << EOF >> /var/lib/bind/etc/rfc1912.conf

zone "au-team.irpo" {
        type master;
        file "au-team.irpo";
};

zone "100.168.192.in-addr.arpa" {
         type master;
         file "100.168.192.in-addr.arpa";
};

zone "200.168.192.in-addr.arpa" {
         type master;
         file "200.168.192.in-addr.arpa";
};
EOF

Создание файлов зон из шаблона empty

cd /var/lib/bind/etc/zone
cp /var/lib/bind/etc/zone/empty /var/lib/bind/etc/zone/au-team.irpo
cp /var/lib/bind/etc/zone/empty /var/lib/bind/etc/zone/100.168.192.in-addr.arpa
cp /var/lib/bind/etc/zone/empty /var/lib/bind/etc/zone/200.168.192.in-addr.arpa

Наполнение прямой зоны (au-team.irpo)

cat << EOF > /var/lib/bind/etc/zone/au-team.irpo
\$TTL    1D
@       IN      SOA     au-team.irpo. root.au-team.irpo. (
                                2025110500      ; serial
                                12H             ; refresh
                                1H              ; retry
                                1W              ; expire
                                1H              ; ncache
                        )
        IN      NS      au-team.irpo.
        IN      A       192.168.100.2
hq-srv  IN      A       192.168.100.2
hq-cli  IN      A       192.168.200.2
hq-rtr  IN      A       192.168.100.1
hq-rtr  IN      A       192.168.200.1
hq-rtr  IN      A       192.168.99.1
docker  IN      A       172.16.1.1
web     IN      A       172.16.2.1
br-srv  IN      A       192.168.0.2
br-rtr  IN      A       192.168.0.1
EOF

Наполнение обратных зон (PTR-записи) /var/lib/bind/etc/zone/200.168.192.in-addr.arpa

cat << EOF > /var/lib/bind/etc/zone/200.168.192.in-addr.arpa

\$TTL    1D
@       IN      SOA     au-team.irpo. root.au-team.irpo. (
                                2025110500      ; serial
                                12H             ; refresh
                                1H              ; retry
                                1W              ; expire
                                1H              ; ncache
                        )
        IN      NS      au-team.irpo.
1       IN      PTR     hq-rtr.au-team.irpo.
2       IN      PTR     hq-srv.au-team.irpo.
EOF

cat << EOF > /var/lib/bind/etc/zone/100.168.192.in-addr.arpa
\$TTL    1D
@       IN      SOA     au-team.irpo. root.au-team.irpo. (
                                2025110500      ; serial
                                12H             ; refresh
                                1H              ; retry
                                1W              ; expire
                                1H              ; ncache
                        )
        IN      NS      au-team.irpo.
1       IN      PTR     hq-rtr.au-team.irpo.
2       IN      PTR     hq-srv.au-team.irpo.
EOF

Генерация ключа rndc и проверка конфигурации (опционально)

rndc-confgen > /etc/bind/rndc.key
sed -i '6,$d' /etc/bind/rndc.key

named-checkconf
named-checkconf -z

Установка прав и запуск службы BIND

chown -R root:named /var/lib/bind/etc/zone/*
systemctl enable --now bind.service
systemctl status bind

11. Настройте часовой пояс на всех устройствах (за исключением виртуального коммутатора, в случае его использования) согласно месту проведения экзамена

На устройствах с ОС «Альт» необходимо выполнить следующую команду:

timedatectl set-timezone <ЧАСОВАЯ_ЗОНА>

Например:

timedatectl set-timezone Europe/Moscow

На устройствах с ОС «EcoRouterOS» необходимо выполнить следующую команду из режима администрирования (conf t):

ntp timezone utc+<ЦИФРА>

Например:

ntp timezone utc+3

Как проверить? На устройствах с ОС «Альт» воспользоваться утилитой timedatectl:

На устройствах с ОС «EcoRouterOS» воспользоваться командой из привилегированного режима:

show ntp timezone

Дистанционно-векторные протоколы (Distance Vector) — это тип алгоритмов динамической маршрутизации, где каждый маршрутизатор знает только вектор (направление/интерфейс) и дистанцию (метрику, например, количество хопов) до сети назначения, получая эту информацию от соседей. Они строят таблицы маршрутизации, обмениваясь ими с соседними устройствами, используя алгоритм Беллмана-Форда. Link-State Routing Protocols (протоколы состояния каналов связи) — это тип протоколов динамической маршрутизации, использующих алгоритм Дейкстры (SPF — Shortest Path First) для создания полной карты топологии сети. Каждый маршрутизатор строит и синхронизирует одинаковую базу данных (LSDB), что обеспечивает быструю сходимость и высокую точность выбора маршрута.

    2  systemctl enable --now serial-getty@ttyS0
    3 echo ttyS0 >> /etc/securetty

МОДУЛЬ 2. ОРГАНИЗАЦИЯ СЕТЕВОГО АДМИНИСТРИРОВАНИЯ

1. Настройте контроллер домена Samba DC на сервере BR-SRV:

Имя домена au-team.irpo

apt-get update && apt-get install -y task-samba-dc

Необходимо очистить базы и конфигурацию Samba (домен, если он создавался до этого, будет удален):

rm -f /etc/samba/smb.conf
rm -rf /var/lib/samba
rm -rf /var/cache/samba
mkdir -p /var/lib/samba/sysvol

Для интерактивного развертывания запустите samba-tool domain provision, это запустит утилиту развертывания, которая будет задавать различные вопросы о требованиях к установке:

samba-tool domain provision

у Samba свой собственный DNS-сервер. В DNS forwarder IP address нуж-

но указать внешний DNS-сервер, чтобы DC мог разрешать внешние доменные имена;

при запросе ввода нажимайте Enter за исключением запроса пароля ад-

министратора («Administrator password:» и «Retype password:»);

пароль администратора должен быть не менее 7 символов и содержать

символы как минимум трех групп из четырех возможных: латинских букв в верхнем и нижнем регистрах, чисел и других не буквенно-цифровых сим- волов;

пароль, не полностью соответствующий требованиям, является одной из

причин завершения развертывания домена ошибкой;

при правильной базовой настройке устройства все параметры подста-

вятся автоматически.

root@hq-srv ~# samba-tool domain provision
Realm [AU-TEAM.IRPO]:
Domain [AU-TEAM]:
Server Role (dc, member, standalone) [dc]:
DNS backend (SAMBA_INTERNAL, BIND9_FLATFILE, BIND9_DLZ, NONE) [SAMBA_INTERNAL]:
DNS forwarder IP address (write 'none' to disable forwarding) [127.0.0.1]:  77.88.8.8
Administrator password:
Retype password:
INFO 2026-05-25 14:13:09,632 pid:10032 /usr/lib64/samba-dc/python3.9/samba/provision/__init__.py #2128: Looking up IPv4 addresses
INFO 2026-05-25 14:13:09,644 pid:10032 /usr/lib64/samba-dc/python3.9/samba/provision/__init__.py #2145: Looking up IPv6 addresses

Необходимо заменить файл krb5.conf :

cp /var/lib/samba/private/krb5.conf /etc/krb5.conf

Включить и добавить в автозагрузку службу samba:

systemctl enable --now samba
systemctl start samba
systemctl status samba

Введите в созданный домен машину HQ-CLI

Перезагрузить рабочую станцию для применения всех настроек.

Создайте 5 пользователей для офиса HQ: имена пользователей формата

hquser№ (например hquser1, hquser2 и т.д.)

Для управления пользователями в «Альт Домен» можно использовать под- команду user утилиты samba-tool:

создать пользователя hquser1 с паролем P@ssw0rd:

samba-tool user add hquser1 P@ssw0rd

установить срок действия для учетной записи пользователя в значение

«период действия неограничен»:

samba-tool user setexpiry hquser1 --noexpiry

Для управления группами в «Альт Домен» можно использовать подкоманду group утилиты samba-tool:

создать группу с именем hq:

samba-tool group add hq

Создайте группу hq, введите в группу созданных пользователей

Добавить пользователя hquser1 в группу hq:

samba-tool group addmembers hq hquser1

Перезагрузить рабочую станцию для применения всех настроек. На HQ-CLI установить библиотеку libnss-role для NSS и набор инстру- ментов для администрирования ролей и привилегий:

apt-get install -y libnss-role

Данный модуль должен быть включен:

control libnss-role

Связать доменную группу hq с локальной группой wheel:

roleadd hq wheel

Убедитесь, что пользователи группы hq имеют право аутентифицироваться на HQ-CLI

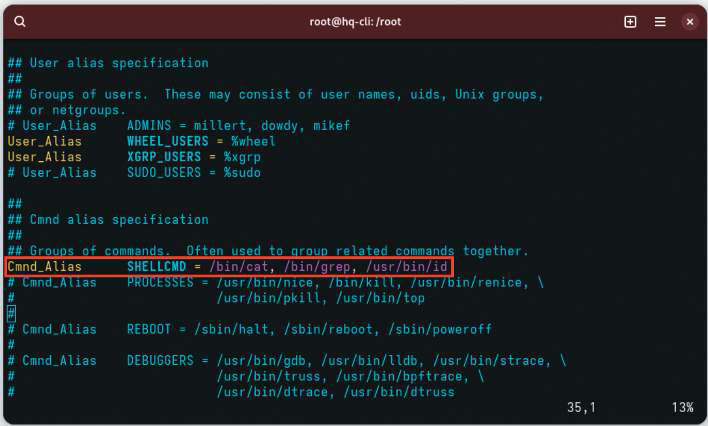

Пользователи группы hq должны иметь возможность повышать привилегии для выполнения ограниченного набора команд: cat, grep, id. Запускать другие команды с повышенными привилегиями пользователи группы права не имеют.

2. Сконфигурируйте файловое хранилище на сервере HQ-SRV:

При помощи двух подключенных к серверу дополнительных дисков

размером 1 Гб сконфигурируйте дисковый массив уровня 0

lsblk

Неразмеченные диски должны быть одного размера — 1 ГБ, не смонтированы и не размечены. Для создания RAID-массива необходимо установить пакет mdadm, если он не установлен. Для этого можно воспользоваться командой:

apt-get install –y mdadm

Имя устройства – md0, при необходимости конфигурация массива

размещается в файле /etc/mdadm.conf

Создание RAID-массива с использованием утилиты mdadm происходит при использовании следующей команды:

mdadm --create --verbose /dev/md0 –1 0 –n 2 /dev/sdb /dev/sdc

mdadm --create /dev/md0 --level=0 --raid-devices=2 /dev/sdb /dev/sdc

Описание применяемых команд: /dev/md0 — устройство RAID, которое появится после сборки; -l 0 — уровень RAID; -n 2 — количество дисков, из которых собирается массив; /dev/sdb /dev/sdc — сборка выполняется из дисков sdb и sdc.

При необходимости конфигурация массива размещается в файле /etc/ mdadm.conf:

mdadm --detail --scan --verbose | tee –a /etc/mdadm.conf

Создайте раздел, отформатируйте раздел, в качестве файловой системы используйте ext4

Далее необходимо создать файловую систему на созданном RAID-массиве, используя утилиту mkfs следующей командой:

mkfs.ext4 /dev/md0

Обеспечьте автоматическое монтирование в папку /raid

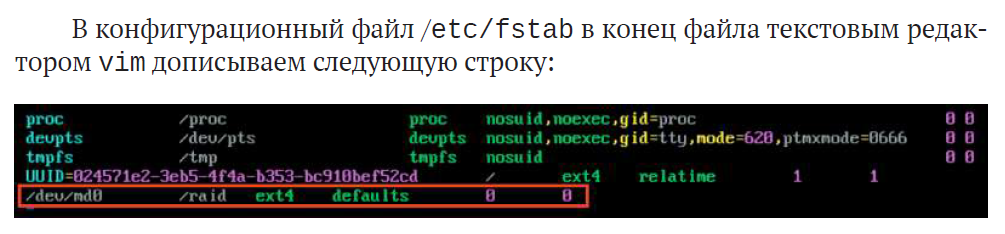

Для реализации автоматического монтирования созданного RAID-мас- сива в директорию /raid первым делом следует создать данную директорию, используя команду:

mkdir /raid


Для применения монтирования можно воспользоваться утилитой mount, выполнив команду:

mount -av

3. Настройте сервер сетевой файловой системы (nfs) на HQ-SRV:

В качестве папки общего доступа выберите /raid/nfs, доступ для чтения

и записи исключительно для сети в сторону HQ-CLI

Для реализации сервера NFS необходимо установить пакеты nfs-server и nfs-utils, для этого можно воспользоваться командой:

apt-get install –y nfs-server nfs-utils

Для того чтобы реализовать общий доступ средствами NFS до директории / raid/nfs, данную директорию необходимо создать командой:

mkdir /raid/nfs

Также стоит выдать права для созданной директории:

chmod 777 /raid/nfs

Настроить общий доступ средствами NFS можно, отредактировав конфигурационный файл /etc/exports и добавив в него следующую запись:

/raid/nfs       192.168.200.0/24(rw,no_root_squash)

где: /raid/nfs — общий ресурс; 192.168.200.0/24 — клиентская сеть, кото- рой разрешено монтирование общего ресурса; rw — разрешение на чтение и запись; no_root_squash — отключение ограничения прав root.

Для того чтобы запустить NFS-сервер можно воспользоваться командой:

systemctl enable --now nfs-server

На HQ-CLI настройте автомонтирование в папку /mnt/nfs

Для того чтобы на виртуальной машине HQ-CLI реализовать монтирова- ние общего ресурса с NFS-сервера необходимо установить пакеты nfs-utils и nfs-clients. Сделать это можно, воспользовавшись командой:

apt-get install –y nfs-utils nfs-clients

После чего создать директорию, в которую будет происходить монтиро- вание общего ресурса:

mkdir /mnt/nfs

Выдать соответствующие права на созданную директорию:

chmod -R 777 /mnt/nfs

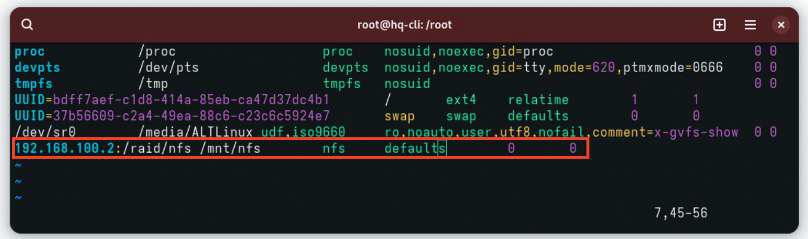

В конец конфигурационного файла /etc/fstab удобным текстовым ре- дактором vim дописываем следующую строку:

192.168.100.2:/raid/nfs /mnt/nfs        nfs     defaults    0       0

Для применения монтирования можно воспользоваться утилитой mount, выполнив команду:

mount -av

Основные параметры сервера отметьте в отчёте

4. Настройте службу сетевого времени на базе сервиса chrony на маршрутизаторе ISP:

Вышестоящий сервер ntp на маршрутизаторе ISP - на выбор участника

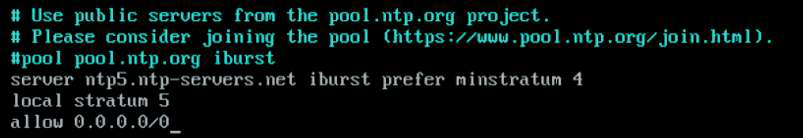

На виртуальной машине ISP, которая будет выступать в роли сервера вре- мени, необходимо привести конфигурационный файл /etc/chrony.conf в текстовом редакторе vim к следующему виду:

#Use public servers from the pool.ntp.org project.
#Please consider joining the pool (https://www.pool.ntp.org/join.html).
#pool pool.ntp.org iburst
server ntp5.ntp-servers.net  iburst  prefer minstratum 4
local stratum 5
allow 0.0.0.0/0

Для применения изменений необходимо перезагрузить службу chronyd следующей командой:

systemctl restart chronyd

Стратум сервера - 5
В качестве клиентов ntp настройте: HQ-SRV, HQ-CLI, BR-RTR, BR-SRV.

На всех остальных виртуальных машинах с ОС «Альт», которые будут вы- ступать клиентами с точки зрения сервера времени, необходимо добавить в конфигурационный файл /etc/chrony.conf следующую строку:

server 172.16.1.1 iburst

Для применения изменений необходимо перезагрузить службу chronyd следующей командой:

systemctl restart chronyd

На всех остальных виртуальных машинах с ОС «EcoRouterOS» из режима администрирования (conf t) необходимо выполнить следующую команду:

(config)# ntp server <IP_АДРЕС_ШЛЮЗА>
(config)# write memory

Как проверить? На Linux:

[root@hq-srv nfs]# chronyc sources
MS Name/IP address         Stratum Poll Reach LastRx Last sample
===============================================================================
^* 172.16.1.1                    5   6   177    60   +456us[ +642us] +/- 9432us
[root@hq-srv nfs]#

На EcoRouterOS:

hq-rtr(config)#do show ntp status

5. Сконфигурируйте ansible на сервере BR-SRV:

Сформируйте файл инвентаря, в инвентарь должны входить HQ-SRV,

HQ-CLI, HQ-RTR и BR-RTR

Необходимо установить пакеты ansible и sshpass. Выполнить установку можно следующей командой:

apt-get update && apt-get install –y ansible sshpass

Привести файл инвентаря Ansible к виду, приведенному на скриншоте ниже, отредактировав конфигурационный файл по пути /etc/ansible/hosts любым удобным текстовым редактором, например vim:

HQ-SRV ansible_host=192.168.100.2 ansible_user=sshuser ansible_password=P@ssw0rd ansible_port=2026
HQ-CLI ansible_host=192.168.200.2 ansible_user=user ansible_password=resu
HQ-RTR ansible_host=10.0.0.1 ansible_user=net_admin ansible_password=P@ssw0rd ansible_connection=network_cli ansible_network_os=ios
BR-RTR ansible_host=192.168.0.1 ansible_user=net_admin ansible_password=P@ssw0rd ansible_connection=network_cli ansible_network_os=ios

[all:vars]
ansible_python_interpreter=/usr/bin/python

Рабочий каталог ansible должен располагаться в /etc/ansible

Отредактировать файл /etc/ansible/ansible.cfg, приводя его к следующему виду:

[defaults]
inventory = /etc/ansible/hosts
host_key_checking = False

Установить пакет python3-module-pip, далее поставить библиотеку ansible-pylibssh:

apt-get install –y python3-module-pip
pip3 install ansible-pylibssh

//ВАЖНО!!! ВО ВРЕМЯ ТЕСТОВОГО ВЫПОЛНЕНИЯ ЗАДАНИЯ ЭТИ НАСТРОЙКИ НЕ ПРИГОДИЛИСЬ! На виртуальных машинах с ОС «EcoRouterOS» из режима администриро- вания (conf t) разрешить подключения к устройству по ssh:

(config)# security none
(config)# write memory

Все указанные машины должны без предупреждений и ошибок отвечать

pong на команду ping в ansible посланную с BR-SRV.

Как проверить? Ответы от машин должны быть зеленого цвета и содержать поле pong:

ansible all -m ping

6. Разверните веб приложение в docker на сервере BR-SRV:

Средствами docker должен создаваться стек контейнеров с веб приложением и базой данных
Используйте образы site_latestи mariadb_latest располагающиеся в директории docker в образе Additional.iso
Основной контейнер testapp должен называться tespapp
Контейнер с базой данных должен называться db
Импортируйте образы в docker, укажите в yaml файле параметры подключения к СУБД, имя БД - testdb, пользователь test с паролем P@ssw0rd, порт приложения 8080, при необходимости другие параметры

Установить необходимые пакеты для работы с Docker и Docker Compose с помощью следующей команды:

apt-get install –y docker-engine docker-compose-v2

После установки необходимых пакетов стоит запустить службу docker:

systemctl enable --now docker.service

Выполнить монтирование Additional.iso в директорию /mnt:

mount /dev/sr0 /mnt/

Выполнить импорт образа mariadb_latest и site_latest:

docker load < /mnt/docker/site_latest.tar
docker load < /mnt/docker/mariadb_latest.tar

Создать любым удобным текстовым редактором, например vim, файл docker-compose.yaml и поместить в него следующее содержимое:

services:
  database:
    container_name: db
    image: mariadb:10.11
    restart: always
    ports:
      - "3306:3306"
    environment:
      MARIADB_USER: test
      MARIADB_PASSWORD: P@ssw0rd
      MARIADB_DATABASE: testdb
      MARIADB_ROOT_PASSWORD: P@ssw0rd
    healthcheck:
      test: ["CMD-SHELL", "mariadb-admin ping -h localhost -p$$MARIADB_ROOT_PASSWORD || exit 1"]
      interval: 5s
      timeout: 5s
      retries: 5

  app:
    container_name: testapp
    image: site:latest
    restart: always
    ports:
      - "8080:8000"
    environment:
      DB_HOST: "database"  # Указываем имя сервиса из верхней секции
      DB_PORT: "3306"
      DB_NAME: "testdb"    # Совпадает с базой в MariaDB
      DB_USER: "test"      # Совпадает с пользователем в MariaDB
      DB_PASS: "P@ssw0rd"  # Совпадает с паролем в MariaDB
      DB_TYPE: "maria"
    depends_on:
      database:            # Исправлено имя сервиса (было db)
        condition: service_healthy

Запустить стек контейнеров с веб-приложением и базой данных:

docker compose up -d

Приложение должно быть доступно для внешних подключений через порт 8080

Проверьте сначала на сервере откликается ли контейнер:

[root@br-srv testapp]# curl -I http://127.0.0.1:8080
HTTP/1.1 405 Method Not Allowed
date: Fri, 29 May 2026 09:05:33 GMT
server: uvicorn
allow: GET
content-length: 31
content-type: application/json

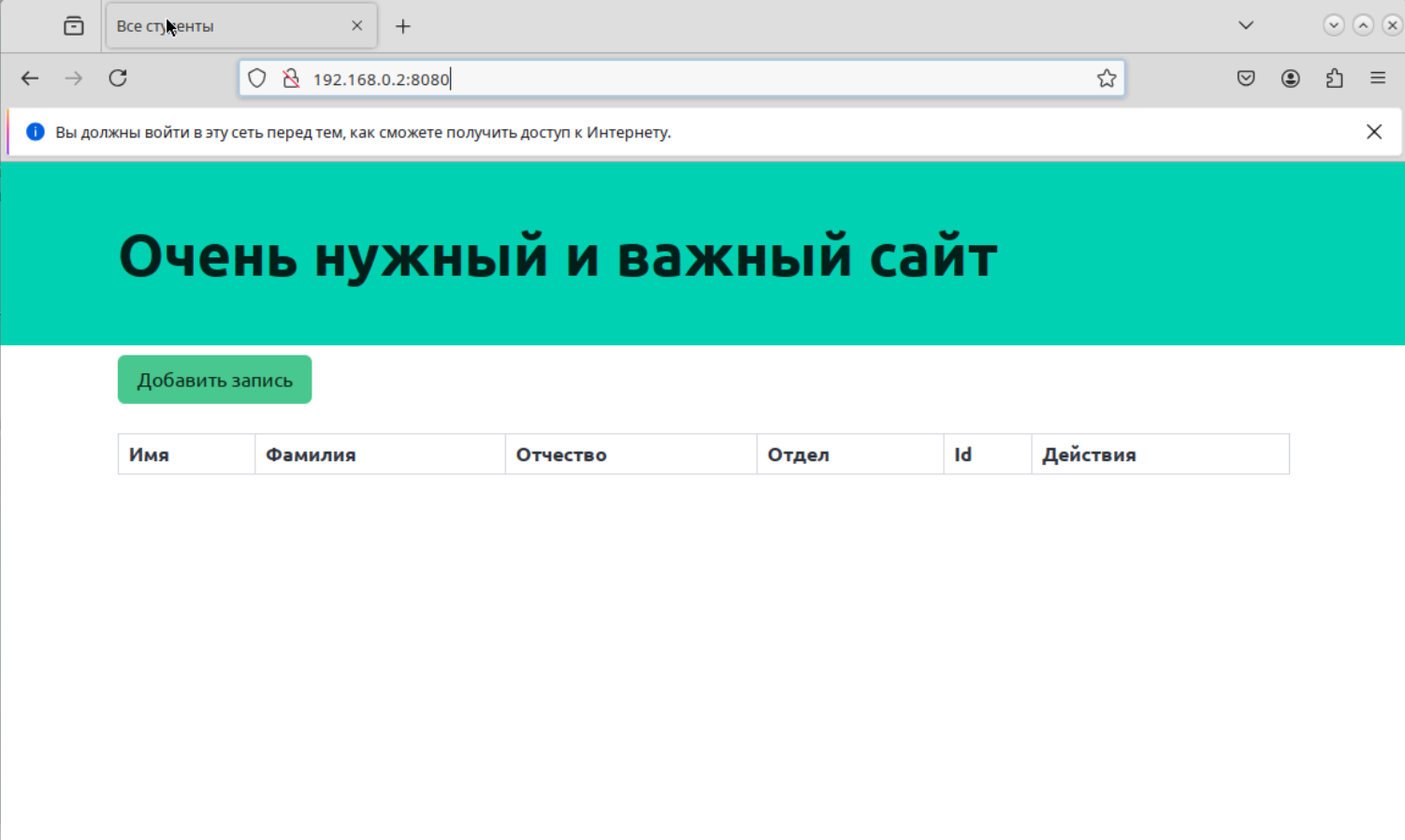

Затем на пк HQ-CLI зайдите в FireFox и вбейте адрес BR-SRV и порт 8080 (ip BR-SRV:8080)

192.168.0.2:8080

7. Разверните веб приложение на сервере HQ-SRV:

Установить пакет lamp-server для работы веб-сервера Apache с базой данных MariaDB и PHP:

apt-get install –y lamp-server

Выполнить монтирование Additional.iso в директорию /mnt:

mount /dev/sr0 /mnt/

Произвести копирование файлов веб-приложения в директорию /var/www/html:

cp /mnt/web/index.php /var/www/html
cp /mnt/web/logo.png /var/www/html

Включить и добавить в автозагрузку службу mariadb:

systemctl enable --now mariadb

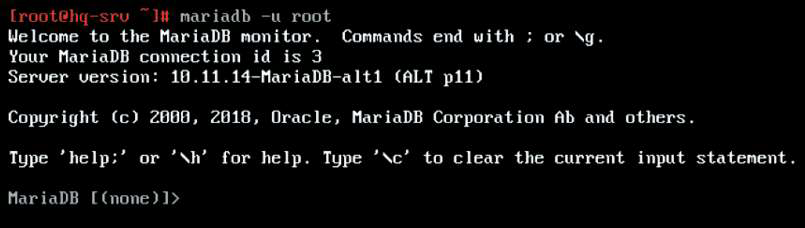

Перейти в интерфейс управления MariaDB:

mariadb –u root

Создать базу данных с именем webdb:

CREATE DATABASE webdb;

Создать пользователя webc с паролем P@ssw0rd:

CREATE USER ‘webc’@’localhost’ IDENTIFIED BY ‘P@ssw0rd’;

Назначить пользователю webc полные права на базу данных webdb, после чего выйти из интерфейса управления MariaDB:

GRANT ALL PRIVILEGES ON webdb.* TO ‘webc’@’localhost’ WITH GRANT
OPTION;
EXIT;

Из директории /mnt/web/ скопировать файл dump.sql и выполнить им- порт схемы и данных из файла dump.sql в базу данных webdb:

cp /mnt/web/dump.sql ./
mariadb –u webc –p –D webdb < dump.sql

Если dump.sql имеет кодировку UTF-16, то перед этим сделать:

Iconv -f UTF-16LE -t UTF-8 dump.sql -o dump_new.sql

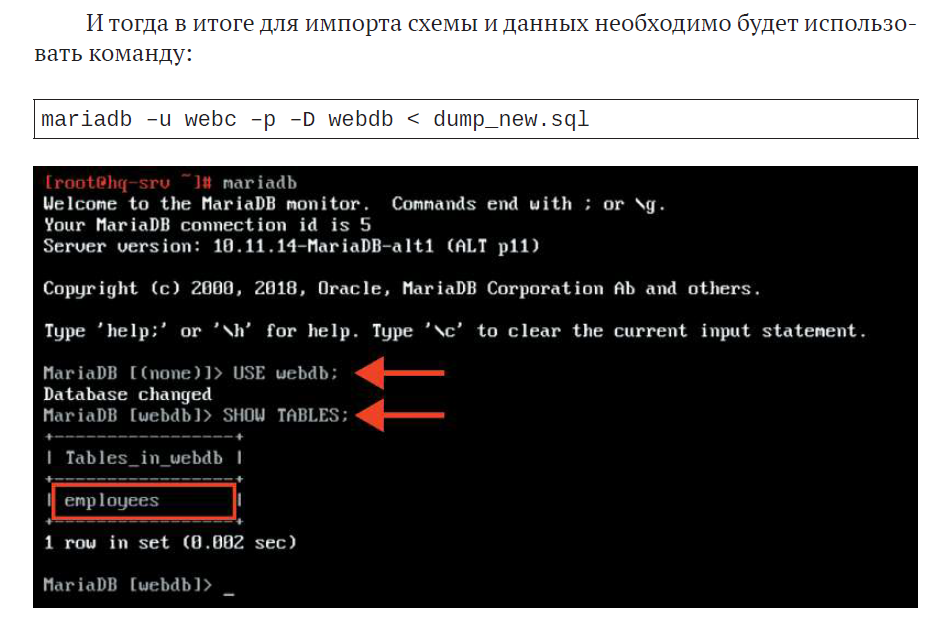

И тогда в итоге для импорта схемы и данных необходимо будет использовать команду:

mariadb –u webc –p –D webdb < dump_new.sql

Используйте веб-сервер apache
В качестве системы управления базами данных используйте mariadb
Файлы веб приложения и дамп базы данных находятся в директории web

образа Additional.iso

Выполните импорт схемы и данных из файла dump.sql в базу данных

webdb

Создайте пользователя webс паролем P@ssw0rd и предоставьте ему

права доступа к этой базе данных

Файлы index.php и директорию images скопируйте в каталог веб сервера

apache

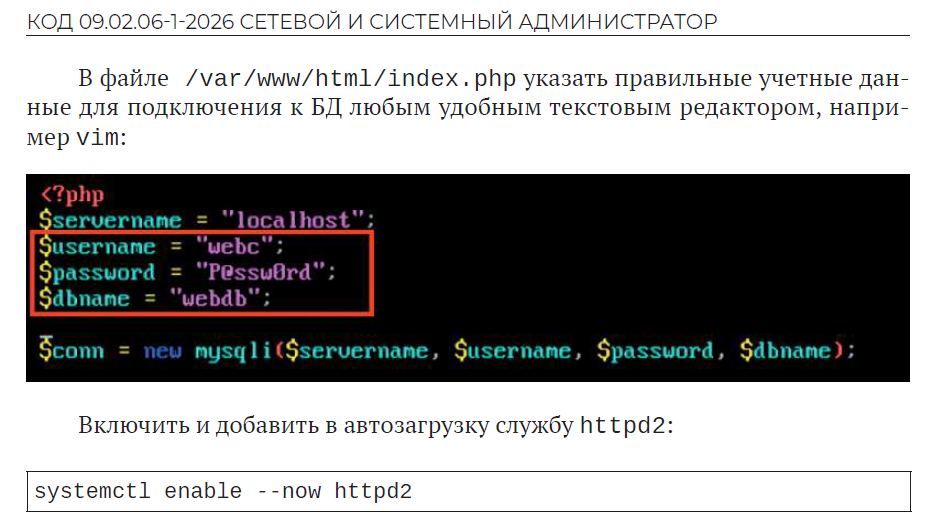

В файле index.php укажите правильные учётные данные для

подключения к БД

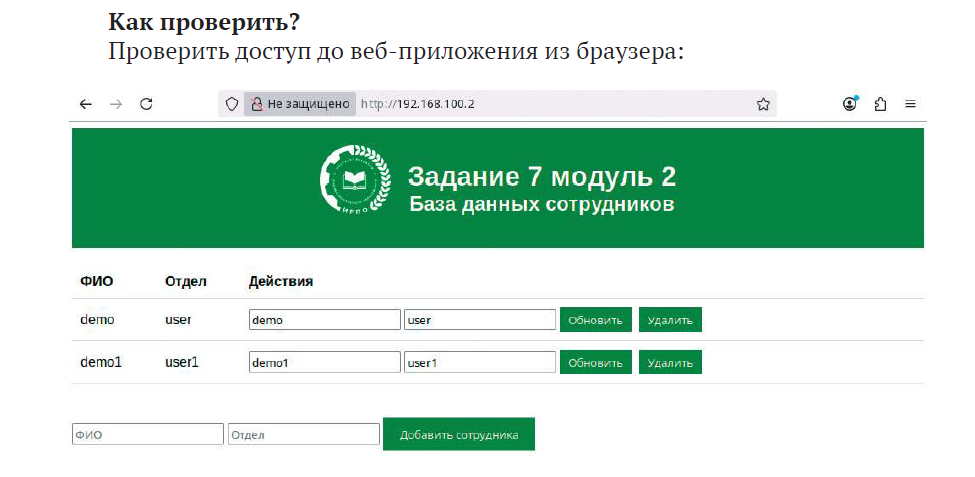

Запустите веб сервер и убедитесь в работоспособности приложения
Основные параметры отметьте в отчёте

8. На маршрутизаторах сконфигурируйте статическую трансляцию портов:

Из режима администрирования (conf t) выполнить следующую команду:

ip nat source static tcp <IP-АДРЕС_УСТРОЙСТВА_ЛОКАЛЬНОЙ_СЕТИ> <ПОРТ_
УСТРОЙСТВА_ЛОКАЛЬНОЙ_СЕТИ> <ВНЕШНИЙ_IP-АДРЕС_УСТРОЙСТВА> <ПОРТ_ДЛЯ_
ОБРАЩЕНИЯ_ИЗ_ВНЕШНЕЙ_СЕТИ>

Пробросьте порт 8080 в порт приложения testapp BR-SRV на

маршрутизаторе BR-RTR, для обеспечения работы приложения testapp извне:

br-rtr(config)#ip nat source static tcp 192.168.0.2 8080 172.16.2.2 8080

Пробросьте порт 8080 в порт веб приложения на HQ-SRV на

маршрутизаторе HQ-RTR, для обеспечения работы веб приложения извне:

hq-rtr(config)#ip nat source static tcp 192.168.100.2 80 172.16.1.2 8080

Пробросьте порт 2026 на маршрутизаторе HQ-RTR в порт 2026сервера

HQ-SRV, для подключения к серверу по протоколу ssh из внешних сетей

hq-rtr(config)#ip nat source static tcp 192.168.100.2 2026 172.16.1.2 2026
hq-rtr(config)#write memory

Пробросьте порт 2026 на маршрутизаторе BR-RTR в порт 2026сервера

BR-SRV, для подключения к серверу по протоколу ssh из внешних сетей.

br-rtr(config)#ip nat source static tcp 192.168.0.2 2026 172.16.2.2 2026
br-rtr(config)#write memory

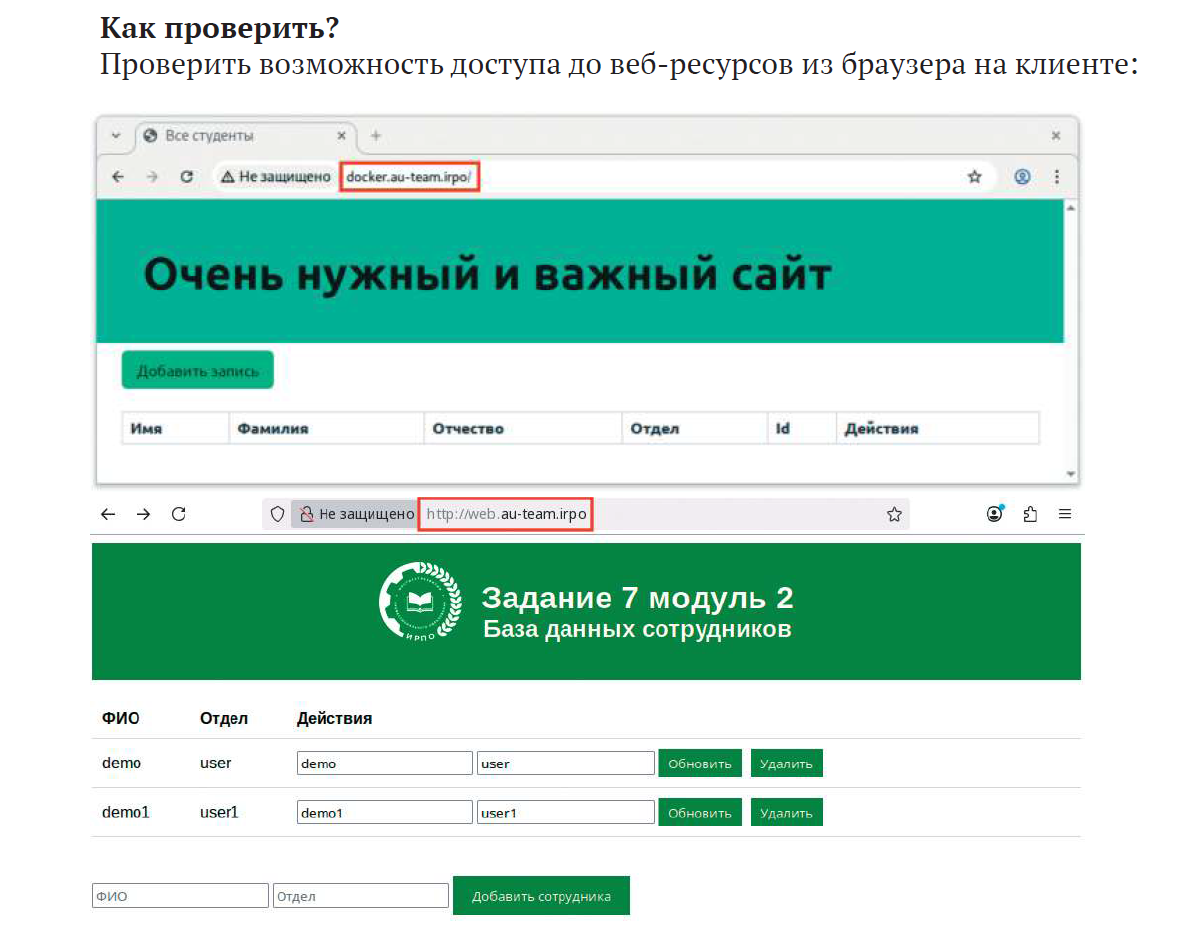

9. Настройте веб-сервер nginx как обратный прокси-сервер на ISP

При обращении по доменному имени web.au-team.irpo у клиента должно

открываться веб приложение на HQ-SRV

Как делать? Установите пакет nginx:

apt-get install -y nginx

Настроить nginx как реверсивный прокси-сервер, приведя файл /etc/nginx/sites-available.d/default.conf к следующему виду любым удобным текстовым редактором, например vim:

server {
        listen 80;
        server_name web.au-team.irpo;

        location / {
                proxy_pass http://172.16.1.2:8080;
                proxy_set_header Host $host;
                proxy_set_header X-Real-IP $remote_addr;
                proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
                proxy_set_header X-Forwarded-Proto $scheme;
        }

}

server {
        listen 80;
        server_name docker.au-team.irpo;

        location / {
                proxy_pass http://172.16.2.2:8080;
                proxy_set_header Host $host;
                proxy_set_header X-Real-IP $remote_addr;
		        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
                proxy_set_header X-Forwarded-Proto $scheme;
        }

}

Добавить символическую ссылку на данный файл:

ln -s /etc/nginx/sites-available.d/default.conf /etc/nginx/sites-enabled.d/

Запустить и активировать службу nginx:

systemctl enable --now nginx

Поскольку в домене SambaDC нет DNS записей, ссылающихся на необходимые имена, а на HQ-CLI в качестве DNS-сервера задан адрес именно контроллера домена, то необходимо добавить записи в файл /etc/hosts на виртуальной машине HQ-CLI (привести к виду файл):

[root@hq-cli ~]# cat /etc/hosts
127.0.0.1       localhost.localdomain localhost
::1     localhost6.localdomain localhost6
172.16.1.1  web.au-team.irpo
172.16.2.1  docker.au-team.irpo
[root@hq-cli ~]#

При обращении по доменному имени docker.au-team.irpo клиента

должно открываться веб приложение testapp

!!! В ОБЯЗАТЕЛЬНОМ ПОРЯДКЕ В БРАУЗЕРЕ HQ-CLI ПИШИТЕ АДРЕСА: http://web.au-team.irpo http://docker.au-team.irpo

10. На маршрутизаторе ISP настройте web-based аутентификацию:

При обращении к сайту web.au-team.irpo клиенту должно быть предложено ввести аутентификационные данные
В качестве логина для аутентификации выберите WEB с паролем P@ssw0rd
Выберите файл /etc/nginx/.htpasswd в качестве хранилища учётных записей

Как делать? Установить пакет apache2:

apt-get install -y apache2

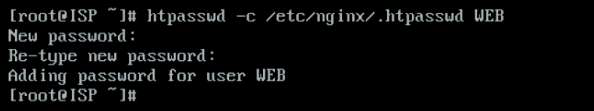

Средствами утилиты htpasswd создать пользователя WEB и добавитьинформацию о нем в файл /etc/nginx/.htpasswd, задав пароль P@ssw0rd:

htpasswd –c /etc/nginx/.htpasswd WEB

Добавить web-based аутентификацию для доступа к сайту web.au-team.irpo в конфигурационный файл /etc/nginx/sites-available.d/default.conf любым удобным текстовым редактором, например vim:

server {
        listen 80;
        server_name web.au-team.irpo;

        location / {
                proxy_pass http://172.16.1.2:8080;
                proxy_set_header Host $host;
                proxy_set_header X-Real-IP $remote_addr;
                proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
                proxy_set_header X-Forwarded-Proto $scheme;
                auth_basic "Restricted area";
                auth_basic_user_file /etc/nginx/.htpasswd;
        }

}

server {
        listen 80;
        server_name docker.au-team.irpo;

        location / {
                proxy_pass http://172.16.2.2:8080;
                proxy_set_header Host $host;
                proxy_set_header X-Real-IP $remote_addr;
                proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
                proxy_set_header X-Forwarded-Proto $scheme;
        }

}

Перезапустить службу nginx:

systemctl restart nginx

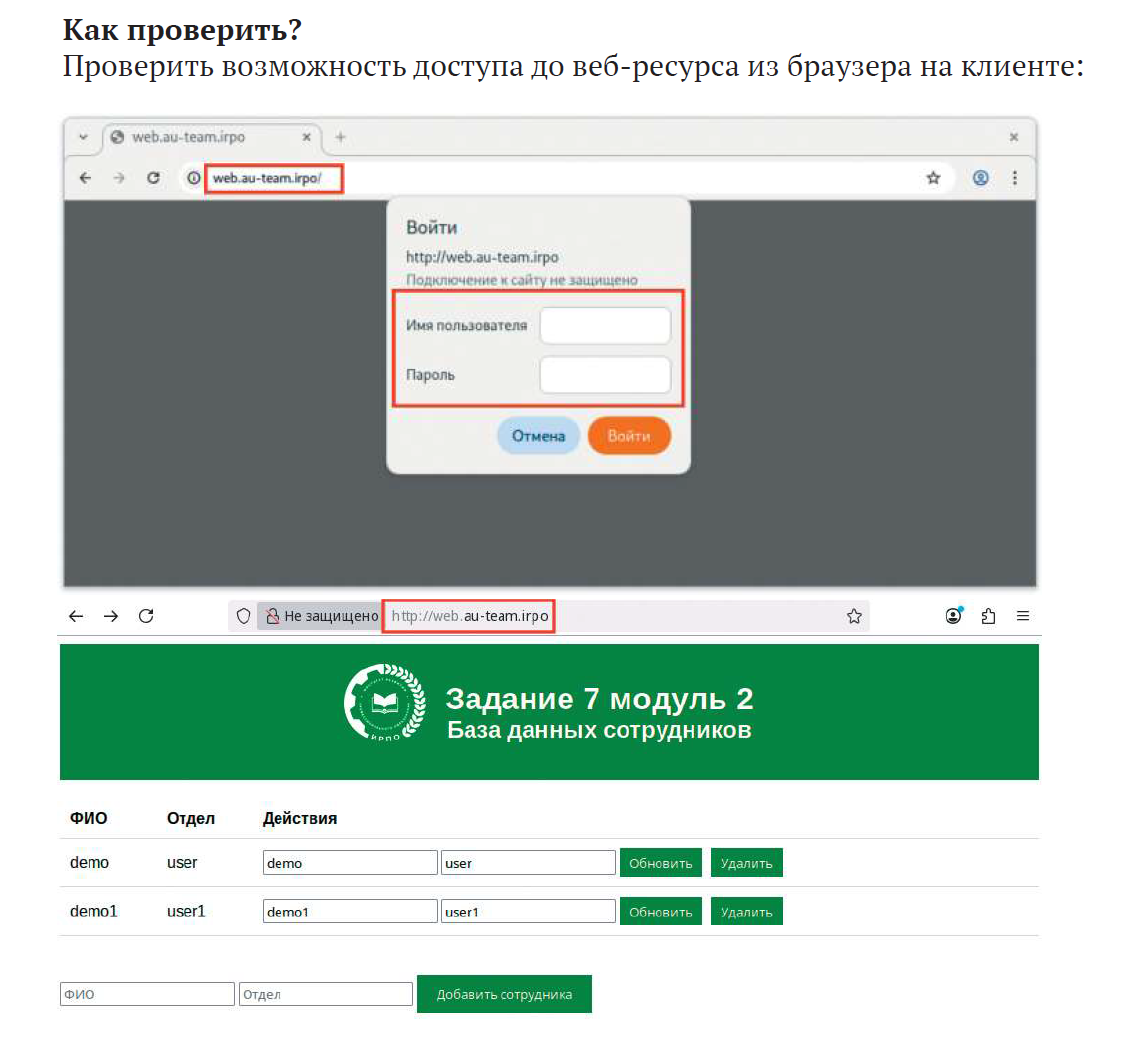

При успешной аутентификации клиент должен перейти на веб-сайт.

11. Удобным способом установите приложение Яндекс Браузер на HQ-CLI

Как делать? От имени суперпользователя выполнить:

apt-get install –y yandex-browser-stable

Установку браузера отметьте в отчёте.

МОДУЛЬ 3. ЭКСПЛУАТАЦИЯ ОБЪЕКТОВ СЕТЕВОЙ ИНФРАСТРУКТУРЫ

1. Выполните импорт пользователей в домен au-team.irpo:

В качестве файла источника выберите файл users.csv располагающийся

в образе Additional.iso

Пользователи должны быть импортированы со своими паролями и

другими атрибутами

Убедитесь, что импортированные пользователи могут войти на машину

HQ-CLI

2. Выполните настройку центра сертификации на базе HQ-SRV:

Необходимо использовать отечественные алгоритмы шифрования

Сертификаты выдаются на 30дней

Обеспечьте доверие сертификату для HQ-CLI

Выдайте сертификаты веб серверам

Перенастройте ранее настроенный реверсивный прокси nginx на

протокол https

При обращении к веб серверам https://web.au-team.irpo и

https://docker.au-team.irpo у браузера клиента не должно возникать предупреждений.

3. Перенастройте ip-туннель с базового до уровня туннеля, обеспечивающего шифрование трафика

Настройте защищенный туннель между HQ-RTR и BR-RTR

Внесите необходимые изменения в конфигурацию динамической маршрутизации, протокол динамической маршрутизации должен возобновить работу после перенастройки туннеля

Выбранное программное обеспечение, обоснование его выбора и его основные параметры, изменения в конфигурации динамической маршрутизации отметьте в отчёте.

4. Настройте межсетевой экран на маршрутизаторах HQ-RTR и BR-RTR на сеть в сторону ISP

Обеспечьте работу протоколов http, https, dns, ntp, icmp или

дополнительных нужных протоколов

Запретите остальные подключения из сети Интернет во внутреннюю

сеть.

5. Настройте принт-сервер cups на сервере HQ-SRV:

Опубликуйте виртуальный pdf-принтер

На клиенте HQ-CLI подключите виртуальный принтер как принтер по

умолчанию.

6. Реализуйте логирование при помощи rsyslog на устройствах HQ-RTR, BR-RTR, BR-SRV:

Сервер сбора логов расположен на HQ-SRV, убедитесь, что сервер не

является клиентом самому себе

Приоритет сообщений должен быть не ниже warning

Все журналы должны находиться в директории /opt. Для каждого

устройства должна выделяться своя поддиректория, которая совпадает с именем машины

Реализуйте ротацию собранных логов на сервере HQ-SRV:

Ротируются все логи, находящиеся в директории и

поддиректориях /opt

Ротация производится один раз в неделю

Логи необходимо сжимать

Минимальный размер логов для ротации – 10МБ.

7. На сервере HQ-SRV реализуйте мониторинг устройств с помощью открытого программного обеспечения

Обеспечьте доступность по URL - http://mon.au-team.irpo для сетей

офиса HQ, внесите изменения в инфраструктуру разрешения доменных имён

Мониторить нужно устройства HQ-SRV и BR-SRV

В мониторинге должны визуально отображаться нагрузка на ЦП, объем занятой ОП и основного накопителя

Логин и пароль для службы мониторинга admin P@ssw0rd

Организуйте доступ к мониторингу для HQ-CLI, без внешнего доступа

Выбор программного обеспечения, основание выбора и основные параметры с указанием порта, на котором работает мониторинг, отметьте в отчёте

8. Реализуйте механизм инвентаризации машин HQ-SRV и HQ-CLI через Ansible на BR-SRV:

Плейбук должен собирать информацию о рабочих местах:

Имя компьютера

IP-адрес компьютера

Плейбук, должен быть размещен в директории /etc/ansible, отчёты в поддиректории PC-INFO, в формате .yml. Файлы должны называется именем компьютера, который был инвентаризирован

Файл плейбука располагается в образе Additional.iso в директории playbook

9. На HQ-SRV настройте программное обеспечение fail2ban для защиты ssh

Укажите порт ssh

При 3 неуспешных авторизациях адрес атакующего попадает в бан

Бан производится на 1 минуту

10. Настройка резервного копирования директории сервера HQ-SRV:

На HQ-SRV развернуть программное обеспечение для резервного копирования и восстановления данных с защитой от вирусов-шифровальщиков

В качестве решения рекомендуется использовать программное обеспечение Кибер Бэкап версии 17.4 или аналог

Настройте организацию irpo

Настройте пользователя с правами администратора на сервере HQ-SRV, имя пользователя irpoadmin с паролем P@ssw0rd

Установите на HQ-CLI агент с функциями узла хранилища и подключите его к серверу управления

На узле хранилища HQ-CLI создайте директорию /backup и выберите её в качестве устройства хранения

Создайте два плана резервного копирования для сервера HQ-SRV

план для резервного копирования директории /etc и всех её поддиректорий

план для резервного копирования базы данных webdb типа mysql

Выполните резервное копирование директории /etc и всех её поддиректорий сервера HQ-SRV на узел хранения HQ-CLI

Выполните резервное копирование базы данных webdb сервера HQ-SRV на узел хранения HQ-CLI

Категория: AltSrv
